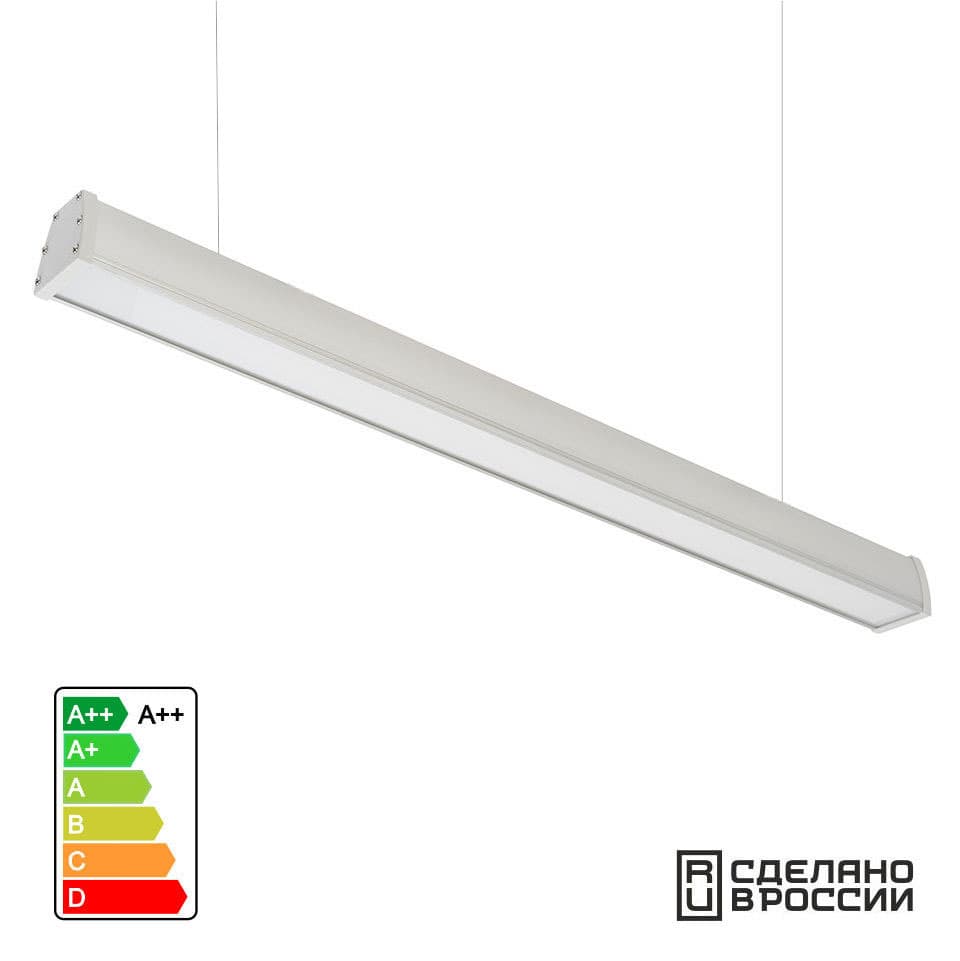

Характеристики
Световые
| Мощность | 36 Вт |
| Световой поток (LED) | 4450 лм |
| Цветовая температура | 3000K, 4000K, 5000K, 6500K |
| CRI (Ra) | ≥80 |
Конструктивные
| Габариты | 1000 × 77 × 73 мм |
| Степень защиты | IP65 |
| Тип монтажа | Подвесной |
| Тип рассеивателя | Опал, Прозрачный |
Подробное описание
Световой поток ОП - 4150-5620лм
Световой поток СИД - 5850-6430лм
Высота установки - 2,9-3,5 м*
Освещаемая площадь - 10-13 кв. м.*
Применение
Ставят на складах и логистических зонах, в производственных коридорах, цеховых проходах, моечных и зонах с повышенной влажностью — IP65 защищает от пыли и струй воды. Для сухих помещений тоже подходит, но не берите его там, где нужна взрывозащита или работа ниже −25 °C. Температура выбирается под задачу: 4000–5000 K — рабочие зоны и склады, 3000 K — зоны отдыха или проходы с меньшей нагрузкой на глаза, 6500 K — зоны повышенной концентрации. Габарит 1000 мм удобен для ряда над проходом: один светильник закрывает полосу около 10–13 м².
Преимущества
CRI 80 — цвета предметов передаются достаточно точно для складской работы и контроля качества. Два рассеивателя: опал даёт мягкий, безбликовый свет — хорошо для длинных проходов, где работают люди; прозрачный выдаёт максимум яркости вниз — для точечных рабочих зон. В сравнении с люминесцентным 2×36 Вт или ДНаТ 70 Вт экономия 60–75 % по электроэнергии, окупаемость при 12-часовом цикле — около 1,5–2 лет. Корпус IP65 не требует отдельного пылевлагозащитного плафона, монтаж проще и дешевле.
Нормы освещённости производственных помещений
Минимальная освещённость по разряду зрительных работ:
| Помещение | Норма освещённости |
|---|---|
| Цех средней точности | 300 лк |
| Склад ручной комплектации | 200 лк |
Источник: СП 52.13330.2016. Полный свод — нормы освещённости по всем объектам.
Частые вопросы
Хватит ли одного светильника на 36 Вт для склада 12×12 м?
Нет. Один светильник рассчитан на 10–13 м² при высоте до 3,5 м. Для склада 144 м² понадобится группа из 11–14 штук в зависимости от требуемой освещённости и рассеивателя.
Какой рассеиватель выбрать — опал или прозрачный?
Опал мягче рассеивает свет, меньше бликов, удобнее для постоянного пребывания людей. Прозрачный даёт большую освещённость внизу — для стеллажных проходов и зон, где важен максимальный свет на полу.
Можно ли мыть светильник с Karcher?
IP65 защищает от струй воды с любого направления, поэтому мойка под давлением допустима. Не погружайте полностью и не направляйте струю непосредственно в места уплотнений под углом близко к 90°.
Чем заменяет этот светильник из старых ламп?
По свету заменяет люминесцентный 2×36 Вт или ДНаТ 70 Вт. При этом потребляет заметно меньше, не мерцает, не требует замены ламп и ПРА, работает 50 000+ часов.
Инструкция по монтажу
- Проверка комплектации
Убедитесь в наличии всех компонентов согласно паспорту изделия. Проверьте отсутствие механических повреждений корпуса и оптической части.
- Выбор места установки
Определите место установки согласно проекту освещения. Учитывайте рекомендуемую высоту монтажа и освещаемую площадь, указанные в характеристиках.
- Подключение электропитания
Обесточьте линию на распределительном щите. Подключите провода к клеммной колодке: L (фаза), N (ноль), PE (заземление).
- Монтаж светильника
Закрепите светильник согласно типу монтажа, указанному в паспорте. Используйте штатный крепёж из комплекта поставки.
- Проверка работоспособности
Подайте питание и включите светильник. Проверьте равномерность светового потока и отсутствие мерцания.
- Проверка герметичности
После монтажа убедитесь в целостности уплотнительных прокладок и герметичности корпуса. Это критически важно для поддержания заявленной степени защиты IP.
