Освещение автомойки: нормы IP65, расчёт люксов и выбор LED-приборов
Почему автомойка — агрессивная среда для светотехники
Три фактора: моющие щелочи pH 9-12, пары воды при 40-60°C, механические брызги под давлением 80-150 бар. Обычный корпус IP20 прослужит месяц до коррозии контактов. Практика показывает: даже в «сухой» зоне ожидания влажность воздуха держится 70-85%, конденсат на плате — вопрос недель. Минимальная степень защиты для моечного поста — IP65, для зоны рециркуляции воды и подсобок — IP67. IP54 в этих условиях формально работает, но герметичность уплотнителей разрушается за 8-12 месяцев.
Нормы освещённости: цифры из СП 52.13330 и СанПиН
Моечный пост: 200 лк горизонтальная, равномерность Emin/Eav ≥ 0,4. Зона выдачи и касса: 300 лк, здесь важна цветопередача Ra ≥ 80 для оценки лакокраски. Подсобные и санузлы: 150 лк. Слепящий эффект UGR < 22 на посту, иначе оператор не видит водяные разводы. Цветовая температура 4000-5000 К: ниже 4000 К — «грязный» жёлтый оттенок на кузове, выше 5000 К — усталость глаз в закрытом помещении. Пульсация ≤ 5% по ГОСТ Р 54939, при большей — стробоскопический эффект на вращающихся деталях насосов.
IP65: что реально проверяется и где ломается
IP6X — пыленепроницаемость, IPX5 — струи воды 12,5 л/мин из сопла 6,3 мм на расстоянии 3 м. На практике слабое место — не стекло, а кабельный ввод. Стандартный PG13,5 без гермоввода протекает через 200-300 циклов «мойка-просушка». Проверяйте: винтовые клеммные колодки с силиконовой прокладкой, а не быстрозажимные клеммы Wago в открытом исполнении. Корпус из литого алюминия толщиной 3 мм против штампованного 0,8 мм — разница в теплоотводе 15-20°C на радиаторе. Для LED это прямо срок службы драйвера.
Расчёт светового потока на пост: от люксов до ватт

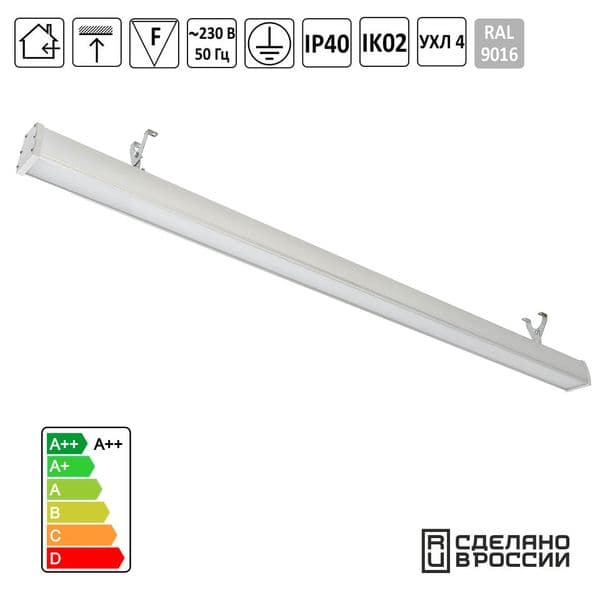

Пост 6×4 м, высота 4 м. Целевые 200 лк, коэффициент запаса 1,5 (запыление за год работы). Световой поток на пост: 200 × 24 × 1,5 / (0,6 × 0,7) = 17 143 лм. Делим на 4 прибора — 4 286 лм каждый. LED 40-50 Вт при КПД 100-110 лм/Вт закрывает задачу. Высота подвеса 3,5-4 м оптимальна: ниже — блики на мокром кузове, выше — трудно обслуживать без подъёмника. Для линейных источников (типа «Линейный» или «Айсберг») равномерность лучше при поперечном расположении относительно оси поста.
Какие типы LED-приборов ставить и куда
Моечный пост: герметичные корпуса типа ЛСП или промышленные светильники с рассеивателем из ударопрочного поликарбоната (толщина ≥ 3 мм). Стекло бьётся от камней с шин. Зона сушки: модульные линейки с IP65, цепочка 3-4 секции по 1,2 м удобнее монтировать, чем один 150-ваттный прибор. Касса и зона ожидания: Армстронг или Грильято в потолок, IP44 достаточно, но Ra ≥ 80 и UGR < 19. Подсобки и электрощитовая: ДПО или ЛПО в низком исполнении, IP65, встроенный аварийный модуль на 1-3 часа — требование пожарного надзора для помещений без естественного освещения.
Драйверы, клеммы и то, что сгорает первым
Влажность + щелочь = коррозия печатных плат за 2-3 года. Драйвер с заливкой компаундом против открытого — разница в стоимости 30%, в сроке службы 3-5 лет. Рабочий диапазон температур -30...+50°C на бумаге, но в парилке мойки +45°C при 90% влажности — это эквивалент +65°C сухого. Выбирайте драйверы с запасом по температуре. Клеммная коробка вне корпуса прибора — ошибка: конденсатор в ней замыкает цепь за сезон. Всё соединение — внутри гермозоны или в распределительной коробке IP65 с силиконовой смазкой на резьбе.
Монтаж: высоты, крепления, обслуживание
Тросовый подвес против жёсткого кронштейна: на посту с вибрацией от компрессора трос амортизирует, но требует проверки зажимов каждые 6 месяцев. Жёсткое крепление — проще, но передаёт вибрацию на рассеиватель, трещины через 2-3 года. Высота 3,5 м компромисс: доступно с лестницы 2 м, не мешает стрелам моечного портала. Расстояние между центрами приборов 1,5-2 м при линейном расположении, 2-2,5 м при шахматном. Проводка ВВГнг-LS в гофре ПНД 25 мм, не открытым кабелем — механические повреждения от тележек с шампунями.
Что проверить при приёмке: чек-лист инженера
Измерьте освещённость люксметром на 12 точках поста — отклонение от средней не более ±20%. Проверьте пульсацию через камеру смартфона: полосы на экране — брак. Пролейте ведро воды на корпус, откройте через 10 минут: капли внутри — возврат. Зазор между рассеивателем и корпусом должен быть заполнен герметиком, не сухой уплотнитель. Паспорт на драйвер с указанием рабочего цикла при 85% влажности — не обязателен по ГОСТ, но показывает, что производитель тестировал, а не собирал из aliexpress-комплекта. У ООО Юго-Запад корпуса IP65 проходят внутренний контроль: 48 часов в камере влажности 95% при 40°C перед сертификацией.
