Как заменить люминесцентный светильник ЛСП на светодиодный: демонтаж и монтаж

Зачем менять ЛСП на LED: простая арифметика

Люминесцентные светильники ЛСП — те, что с длинными трубчатыми лампами — ещё висят в тысячах гаражей, подвалов, коридоров и производственных цехов. Они моргают при старте, гудят, лампы перегорают через год-два, а стартеры (маленькие цилиндрики в патроне) требуют замены ещё чаще. Светодиодный прибор потребляет в 2-3 раза меньше электроэнергии, включается мгновенно, не мерцает и служит 5-10 лет без вмешательства. Если вы читаете эту инструкцию — скорее всего, старый ЛСП вышел из строя или вы устали от его недостатков. Заменить самостоятельно вполне реально, если соблюдать порядок и не пренебрегать безопасностью.

Что понадобится из инструмента и материалов

Соберите всё заранее, чтобы не бегать в магазин посреди работы. Нужны: индикатор напряжения (пробник-отвёртка), отвёртки плоская и крестовая, переставные плоскогубцы (пассатижи), нож для снятия изоляции, клеммники Wago на 2-3 провода (возьмите с запасом), дюбеля и шурупы под ваше основание (потолок из бетона, кирпича или гипсокартона требует разных крепежей), стремянка устойчивая. Из расходников — медный провод сечением 1,5 мм², если старый кабель в плохом состоянии. Почему именно 1,5 мм²? Это минимальное сечение для осветительных линий по правилам. Тоньше — нельзя, толще — можно, но незачем переплачивать. Проверьте, что в новом LED есть кабельный ввод — отверстие с пластиковой втулкой для аккуратного ввода провода.

Как разобраться с проводкой: фаза, ноль, земля

В современных квартирах и на новых объектах провода цветные: коричневый или чёрный — фаза (тот, по которому приходит напряжение 220 В), синий — ноль (обратный путь для тока), жёлто-зелёный полосатый — земля (защитный контакт, уводит утечки в землю). В старых домах провода могут быть двухцветными или вообще одного цвета — тогда ориентируйтесь по фотографии до демонтажа или вызовите электрика. Светодиодный прибор обычно имеет клеммную колодку с маркировкой L (фаза), N (ноль) и значком заземления (три горизонтальные черточки). Подключайте строго по цветам. Перепутать фазу и ноль LED, скорее всего, просто не включится — но не рискуйте, делайте правильно с первого раза.

Типы светодиодных светильников для замены ЛСП

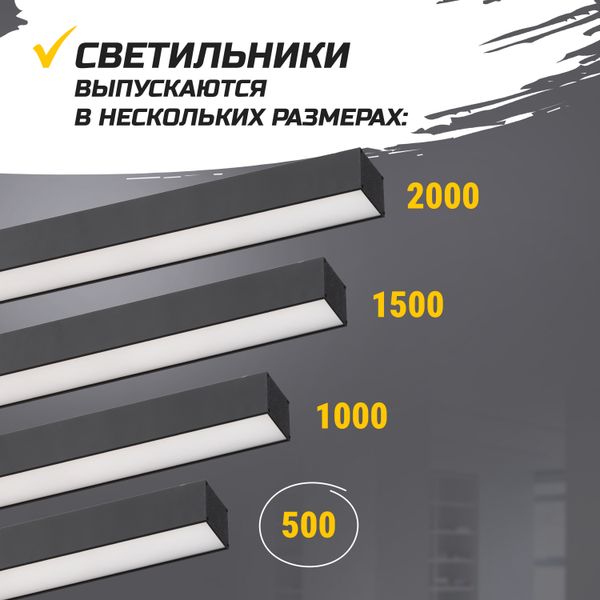

Не обязательно искать LED в точно таком же корпусе. Под старым местом можно закрепить линейный светильник — длинный алюминиевый корпус с рассеивателем, похожий на старый ЛСП, но легче и тоньше. Для подвесных потолков типа «Армстронг» есть встраиваемые квадратные модули. Для производственных помещений — промышленные LED типа ДПО (декоративно-промышленный осветительный прибор) с защитой от пыли и влаги. Для улиц и влажных зон — герметичные модели с маркировкой IP65 и выше. В каталоге «Юго-Запад» (ugoz73.ru) из Ульяновска вы найдёте линейные, ДПО, Армстронг, Грильято, ЖКХ, аварийные с БАП (блоком аварийного питания — автономное включение при отключении электричества). Компания работает с оптовыми заказами по всей России, по вопросам — звоните +7(902)001-19-30.

Частые ошибки при замене: чего не делать

Первая и главная ошибка — работа под напряжением. Даже опытные электрики обесточивают линию. Вторая — скрутка проводов вместо клемм. Скрутка со временем ослабевает, окисляется, нагревается. Третья — игнорирование заземления. Если в вашей сети есть земля (жёлто-зелёный провод) — подключайте обязательно, это защита от поражения током. Четвёртая — неправильный выбор влагозащиты. Ванная, душевые, подвалы, навесы улицы — минимум IP44, лучше IP65. Пятая — натяжение проводов без запаса. Если кабель натянут как струна, вибрация светильника постепенно ломает жилы у основания. Оставляйте петлю 10-15 см.

Проверка после монтажа: что проверить в первый час

Включите, выключите несколько раз — LED должен реагировать мгновенно, без задержек и мигания. Посмотрите на стену под углом — нет ли видимого мерцания? Некачественные драйверы (блоки питания внутри) дают невысокую частоту, которую глаз замечает при быстрых движениях. Проверьте все клеммы на ощупь через 20 минут работы — тёплые контакты говорят о плохом соединении. Постучите лёгко по корпусу ладонью — свет не должен моргать. Если что-то не так — выключите автомат и пересмотрите соединения. Не оставляйте светильник работать «как-нибудь» — электричество не прощает халатности.

Когда звонить электрика: честные признаки

Вызовите специалиста, если: в щитке нет автомата на вашу линию, только общий рубильник; провода алюминиевые и ломкие, требуют замены всей группы; нужно менять кабель в стене или потолке, а не только подключить; вы не уверены, какой провод фаза, особенно в старой одноцветной проводке; светильник вешается на высоте выше 3 метров или над рабочим оборудованием; требуется подключение аварийного LED с БАП — там схема сложнее, с переключением на аккумулятор. Помните: оплата электрика дешевле, чем ремонт после пожара или замена сгоревшей проводки.

Пошаговая инструкция

Шаг 1: Обесточьте линию и проверьте отсутствие напряжения

Выключите автомат в щитке — тот рычажок, который отвечает за группу освещения. Не просто выключатель на стене, а именно автоматический выключатель в электрощите. Затем возьмите индикатор напряжения (пробник-отвёртку с лампочкой) и убедитесь, что на проводах под потолком нет «фазы». Лампочка индикатора не должна гореть. Если сомневаетесь в чём-либо или работаете в сети 220 В — вызовите квалифицированного электрика. Ответственность за электромонтаж полностью лежит на исполнителе.

Шаг 2: Снимите старый люминесцентный светильник

Открутите 2-4 винта крепления корпуса ЛСП к потолку или стене. Аккуратно опустите прибор, чтобы не повредить провода. Отсоедините фазу (коричневый или чёрный провод), ноль (синий) и землю (жёлто-зелёный полосатый). Запомните цвета — по ним потом подключите новый LED. Если провода старые и одноцветные — сфотографируйте до разборки.

Шаг 3: Подготовьте проводку и выберите место крепления

Осмотрите выходящие из потолка провода: изоляция должна быть целая, без трещин и подгорелых участков. Если кабель алюминиевый — лучше заменить ответвление на медный сечением 1,5 мм² (такая толщина достаточна для освещения, не перегреется). Для ванной комнаты, подвалов или улицы берите влагозащищённый LED с маркировкой IP44 и выше — цифры означают защиту от брызг и пыли.

Шаг 4: Установите светодиодный светильник на место

Прикрутите монтажную планку или сам корпус LED к потолку дюбелями и шурупами. Провода заведите внутрь через кабельный ввод (пластиковую втулку, которая защищает изоляцию от среза металлом). Оставьте запас провода 10-15 см — чтобы не натягивать и не ломать жилы при подключении.

Шаг 5: Подключите провода через клеммники

Соедините провода клеммами Wago (быстрозажимные коробочки: вставил провод — щёлкнул защёлку). Фазу к фазе, ноль к нулю, землю к земле. Цвета должны совпадать. Не скручивайте провода «восьмёркой» — со временем скрутка разбалтывается, греется, может искрить. Wago держит надёжнее и проверяется визуально.

Шаг 6: Закрепите рассеиватель и проверьте механику

Установите рассеиватель (пластиковое стекло или матовую крышку) на место. Проверьте, что светильник сидит плотно, не болтается, не цепляет провода при лёгком нажатии. Включите автомат в щитке. Нажмите выключатель в помещении — LED должен загореться сразу, без мигания и тусклого старта, как было у люминесцентных ламп.

Шаг 7: Проверьте работу и тепловой режим

Походите под светильником — свет равномерный, без тёмных полос и мерцания? Подержайте ладонь у корпуса через 15-20 минут работы. Слегка тёплый — нормально. Горячий — значит, либо перегрузка, либо плохой контакт в клемме. Выключите, проверьте соединения. Всё работает — значит, монтаж завершён.
