Как повесить светильник на гипсокартонный потолок: пошаговая инструкция

Что понадобится для монтажа

Набор простой, всё продаётся в любом строительном магазине. Нужны: индикаторная отвёртка или мультиметр (проверяет напряжение), перовое сверло по гипсокартону 10 мм, дюбели «бабочка» с винтами (берите с запасом — пара штук ломается при закручивании), клеммники Wago (лучше серии 221 — с рычажками, удобнее зажимать), бокорезы или кусачки, отвёртка. Для тяжёлых моделей пригодится стремянка и помощник: один держит, другой крутит. Если в потолке нет проводки — понадобится кабель ВВГнг 3×1,5 мм² (тройка означает три жилы, 1,5 мм² — сечение, достаточное для освещения до 2 кВт).

Как устроена проводка в гипсокартонном потолке

В гипсокартоне (ГКЛ — гипсокартонный лист) провода проложены в гофрированной трубе или просто между профилями. Перед сверлением убедитесь, что не попадёте в кабель. Проводка обычно идёт вдоль стен, от распаечной коробки к месту светильника. Если видите штукатурку с неровностями — возможно, там проходит труба. Лучше просверлите аккуратно, на небольшую глубину, и посмотрите. Попадание в живой кабель — дорогой ремонт и опасность поражения током.

Почему дюбель бабочка — главный друг гипсокартона

Обычный дюбель в гипсокартоне держится плохо: материал рыхлый, винт вырывает кусок. Дюбель «бабочка» (ещё называют «молли» или «зонтик») работает иначе: втулка с пружинными лапками вставляется в отверстие, при закручивании винта лапки разводятся и упираются в обратную сторону листа. Держит до 25–30 кг на один дюбель — для LED-прибора этого хватит с запасом. Для люстры или тяжёлого промышленного светильника лучше искать профиль каркаса и крепиться к нему напрямую, либо использовать распорный дюбель для полых конструкций.

Провода: кто есть кто и куда подключать

В современных квартирах проводка трёхжильная: фаза, ноль, земля. Цвета стандартные, но в старых домах может быть белый, чёрный, красный — тогда проверяйте индикатором. Фаза — это тот провод, на котором есть напряжение, опасный для жизни. Ноль — возвращает ток обратно. Земля — защитная жила, спасает при пробое изоляции. В клеммнике Wago соединяете одноимённые провода: фаза к фазе, ноль к нулю, земля к земле. Не перепутайте в светильнике: клеммы обычно подписаны L, N, PE или значками. Если в приборе две клеммы вместо трёх — значит, земля не предусмотрена конструкцией, соединяйте только фазу и ноль.

Частые ошибки при монтаже в гипсокартон

Первая и главная — сверление без проверки проводки. Вторая — дюбель бабочка не развёлся полностью: закрутили винт, но лапки зацепились криво, прибор висит на честном слове. Третья — перетянули винт, гипсокартон треснул вокруг отверстия. Четвёртая — забыли про влагозащиту в ванной: обычный LED-прибор с маркировкой IP20 через полгода покроется конденсатом внутри и сгорит. Для влажных помещений берите минимум IP44, лучше IP65. Пятая — сечение кабеля меньше 1,5 мм²: провод греется, изоляция плавится, возможно возгорание.

Проверка после монтажа и что делать, если не работает

После включения автомата смотрите: равномерно ли светит, не трещит ли корпус, не пахнет ли пластиком. Мигание сразу или через минуту — плохой контакт в клемме, переделайте соединение. Не горит вообще — проверьте лампу в другом приборе, потом клеммник, потом напряжение на проводах. Если горит, но корпус тёплый или горячий — возможно, перепутали фазу и ноль, или LED-драйвер неправильно подключён. Вызовите электрика: некоторые ошибки заметны только под нагрузкой, а рисковать здоровьем ради светильника не стоит.

Когда звать электрика и не пытаться самому

Зовите специалиста, если: в щитке нет заземления и вы не понимаете, куда подключать жёлтозелёный провод; проводка алюминиевая, а у светильника медные жилы — нужна особая клемма или пайка; монтаж в ванной с высокой влажностью и нет уверенности в IP; нужно менять автомат или тянуть новую линию от щитка; прибор тяжёлее 5 кг и требует крепления к несущему профилю или перекрытию. Электрик работает быстрее, с гарантией, и отвечает за результат. Ваша задача — безопасно повесить простой LED-прибор, а не стать героем анекдота.

Какие светильники подходят для гипсокартона

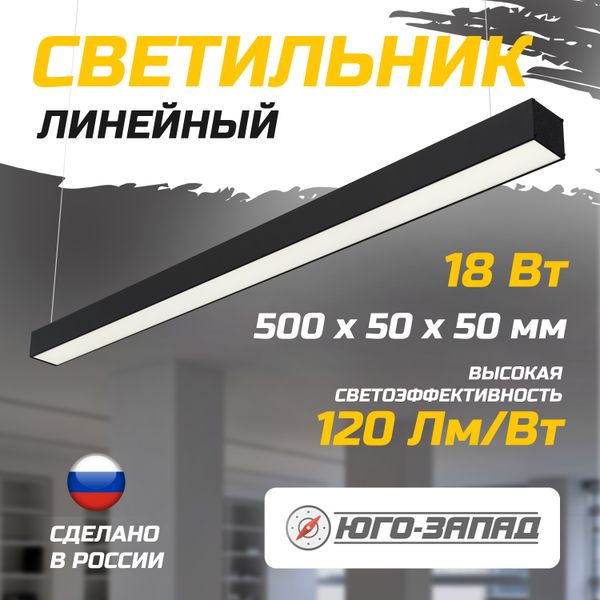

Практически любые современные LED-модели: лёгкие, плоские, без массивного основания. В каталоге производителя «Юго-Запад» (ugoz73.ru, Ульяновск) найдёте линейные светильники для подвесных потолков, встраиваемые ДПО, панели Армстронг, модели для Грильято и ЖКХ, аварийные приборы с блоком аварийного питания (БАП). Всё производство — под промышленные и коммерческие объекты, оптовые поставки по России. Уточнить комплектацию и подобрать крепеж для конкретного типа потолка можно по телефону +7 (902) 001-19-30. Для домашнего гипсокартона чаще всего берут линейные LED или встраиваемые квадратные панели — весят немного, монтируются на стандартный дюбель бабочка без дополнительных адаптеров.

Пошаговая инструкция

Шаг 1: Обесточьте линию и проверьте отсутствие напряжения

Выключите автомат на щитке, который отвечает за эту комнату. Автаты подписаны, но лучше перестраховаться — выключите несколько соседних. Проверьте, что на проводах нет напряжения, индикаторной отвёрткой или мультиметром. Если не уверены в своих силах или работаете с сетью 220 В, вызовите квалифицированного электрика. Ответственность за электромонтаж лежит на исполнителе.

Шаг 2: Найдите место крепления и разметьте отверстие

Определите, где будет висеть прибор. Учитывайте расположение ламп, мебели и проводки в стене. Если светильник тяжёлый — ищите место ближе к металлическому профилю каркаса потолка (он держит лучше, чем один гипсокартон). Отметьте точку карандашом.

Шаг 3: Просверлите отверстие и установите дюбель бабочку

Просверлите отверстие перовым сверлом по диаметру дюбеля «бабочка» (обычно 10 мм). Вставьте дюбель в отверстие, закрутите винт — лапки разведутся сзади и зацепятся за гипсокартон. Проверьте: шляпка должна плотно прилегать к поверхности, люфта быть не должно. Для лёгких LED-приборов хватит одного крепления, для тяжёлых — два-три.

Шаг 4: Подготовьте провода и подключите клеммник

Зачистите концы проводов на 10–12 мм. Цвета: коричневый или чёрный — фаза (L), синий — ноль (N), жёлто-зелёный — земля (PE). Соедините провода светильника с проводкой из потолка в клеммнике Wago (это такая пластиковая коробочка, где провода зажимаются пружинкой — не нужно крутить). Для ванной комнаты и улицы берите влагозащищённый прибор с маркировкой не ниже IP44.

Шаг 5: Закрепите светильник и установите лампу

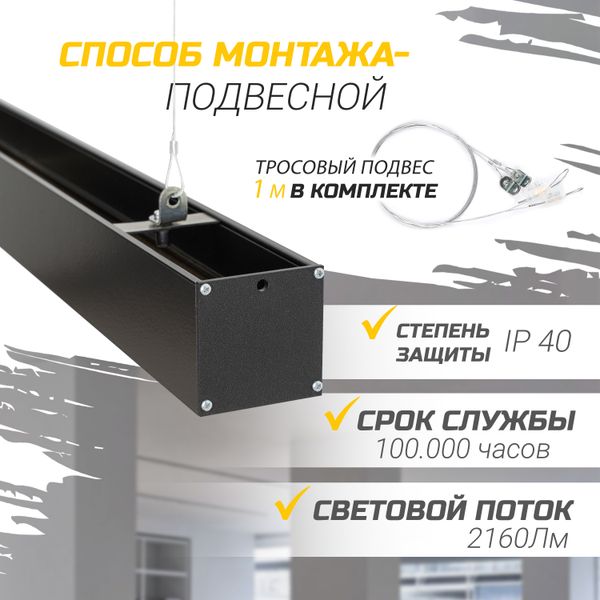

Прикрутите осветительный прибор к дюбелю бабочке. Если модель на подвесе — отрегулируйте высоту до нужного уровня. Установите лампу или LED-модуль. Не включайте сразу на полную мощность: сначала проверьте, что всё сидит ровно, провода не пережаты.

Шаг 6: Включите автомат и проверьте работу

Включите автомат на щитке. Проверьте: горит ли прибор, мерцает ли, есть ли запах гари. При малейших подозрениях — выключайте и перепроверяйте соединения. Работает ровно, без мигания? Значит, всё сделано правильно.
