Как подключить светодиодный потолочный светильник: схема и пошаговая инструкция

Что понадобится для подключения потолочного светильника

Соберите всё заранее, чтобы не бегать в подвал за забытой отвёрткой. Вам нужен индикатор напряжения (пробник-отвёртка с лампочкой внутри) — без него не начинайте работу. Понадобятся плоская и крестовая отвёртки, нож для зачистки изоляции, клеммы Wago (маленькие прозрачные коробочки с пружинками — вставил провод, зажалось само) или винтовые клеммные колодки. Изолента пригодится для подстраховки. Из материалов — провод ВВГнг 3×1,5 мм² (три жилы сечением полтора квадратных миллиметра, негорючий) для питания светильника от распаечной коробки. Сечение 1,5 мм² выдерживает до 3,5 киловатт — для LED-освещения это запас в десятки раз, поэтому перегрева не будет.

Как устроена схема подключения потолочного светильника

Схема простая, как три пальца. От щитка в вашу квартиру идёт кабель с тремя жилами. Он уходит в распаечную коробку на потолке — круглую или квадратную пластиковую заглушку. Оттуда провода расходятся к выключателю и к светильнику. Выключатель разрывает только фазу (коричневый или чёрный провод). Когда вы щёлкаете клавишей — фаза прерывается, ток не идёт, лампа гаснет. Ноль (синий) и земля (жёлто-зелёный) идут на светильник напрямую, без разрыва. Внутри LED-прибора стоит драйвер (блок питания, превращающий 220 Вольт в нужное светодиодам напряжение). К нему и подключаются ваши три провода.

Типы проводки и нюансы для разных потолков

Для бетонного потолка сверлят отверстия под дюбели, вворачивают шурупы, вешают светильник на крюки или планки. Для натяжного потолка используют подвесные системы: металлические пластины с пружинными распорками («бабочками») вставляют в отверстие, при закручивании они распираются и держатся внутри. Для гипсокартона — анкеры «бабочки» или специальные крепёжные элементы. Если проводка скрытая (провода внутри потолка) — ищите распаечную коробку, она обязательно есть. При открытой проводке (кабель в гофре или коробе) — подключайтесь через клеммы в удобном месте. Для ванных комнат, бассейнов, уличных навесов берите светильники с влагозащитой IP44 и выше — первая цифра 4 означает защиту от брызг воды со всех сторон.

Частые ошибки при подключении LED-светильников

Первая ошибка — путают фазу и ноль. Светильник при этом часто горит, но моргает при работе выключателя или тускло светит. Вторая — не зачистили провод до конца, вставили в клемму с изоляцией, контакт плохой, прибор греется или не включается. Третья — перетянули винт в клемме, сломали резьбу, провод болтается. Четвёртая — забыли про землю в металлическом корпусе, при пробое драйвера корпус станет токонесущим и ударит. Пятая — взяли слишком тонкий провод (0,75 мм²) на длинную линию, падение напряжения даст тусклый свет. Шестая — в ванную поставили обычный IP20 прибор, влага попала внутрь, драйвер сгорел.

Проверка после монтажа: что проверить обязательно

Включите автомат, зажгите светильник. Проверьте: равномерный ли свет без тёмных пятен и мерцания. Приложите ладонь к корпусу — комнатная температура или слегка тёплый, но не обжигающий. Покрутите прибор — крепёж держит, не шатается. Выключите свет выключателем — погас мгновенно, без догорания. Для диммируемых моделей (с регулировкой яркости) проверьте плавность изменения света. Если установили несколько LED-приборов в ряд — убедитесь, что цветовая температура одинаковая (не один в жёлтый, другой в синий). Разница говорит о разных партиях или подделке.

Когда звонить электрику и не рисковать

Звоните специалисту, если в распаечной коробке четыре и более проводов непонятного назначения — это значит, отсюда питается несколько групп, запутаться легко. Если щиток старый с пробками вместо автоматов — проводка может быть без заземления, требуется оценка состояния. Если при включении автомата в квартире выбивает УЗО (устройство защитного отключения, кнопка с надписью «Т») — значит, где-то короткое замыкание или пробой изоляции, искать самостоятельно опасно. Если потолок натяжной, а вы не нашли распаечной коробки — электрик найдёт её по прибору или проложит новую линию. Если светильник тяжёлый (более 5 килограмм) — нужен усиленный крепёж, обычные дюбели не выдержат.

Где найти подходящий светодиодный светильник

Для промышленных и коммерческих объектов, а также крупных оптовых заказов по России светодиодное освещение производит компания «Юго-Запад» из Ульяновска — сайт ugoz73.ru, телефон +7(902)001-19-30. В каталоге представлены линейные светильники, растровые Армстронг, ДПО и ЛСП для производств, светильники Грильято и Айсберг для торговых залов, модели ЖКХ для подъездов, аварийные приборы с БАП (блоком аварийного питания, который держит свет при отключении электричества). Оптовые поставки по всей России. Подберите модель под ваш тип потолка, влагозащиту и задачу освещения — менеджеры подскажут по характеристикам и комплектации.

Пошаговая инструкция

Шаг 1: Обесточьте линию и проверьте отсутствие напряжения

Выключите автомат в щитке — тот, который отвечает за освещение в нужном помещении. Не полагайтесь на выключатель на стене: он разрывает только фазу, а ноль остаётся под напряжением. Возьмите индикатор напряжения (отвёртка-пробник с лампочкой) и проверьте все провода в распаечной коробке (круглой или квадратной заглушке на потолке). Лампочка индикатора не должна гореть ни на одном проводнике. Если сомневаетесь в своих силах или работаете в сети 220 Вольт — вызовите квалифицированного электрика. Ответственность за электромонтаж лежит на исполнителе.

Шаг 2: Подготовьте инструменты и проверьте комплект светильника

Вам понадобятся: индикатор напряжения, отвёртки плоская и крестовая, клеммы Wago (быстрозажимные коробочки для проводов) или обычные колодки, нож для снятия изоляции, изолента. Раскройте коробку светильника — там должны быть крепёжные ушки, инструкция и клеммная колодка (маленькая пластиковая площадка с винтами или пружинками для зажима проводов). Убедитесь, что корпус не треснут и контакты не болтаются.

Шаг 3: Определите назначение проводов по цвету

В современной проводке цвета говорят сами за себя: коричневый или чёрный — фаза (провод, по которому приходит ток), синий — ноль (обратный путь тока), жёлто-зелёный — земля (защита от удара при пробое). Если провода старой советской проводки одного цвета — определите фазу индикатором: он загорится только на фазе, когда автомат включён. Запишите или сфотографируйте, что к чему шло — пригодится при сборке.

Шаг 4: Подключите провода к клеммам светильника

Светодиодный прибор обычно имеет два или три входа: L (фаза, часто с красной маркировкой), N (ноль, синяя) и PE или значок заземления (жёлто-зелёный). Зачистите концы проводов на 8-10 мм (примерно до первой фаланги пальца). Вставьте в клеммы Wago: фазу в отверстие с пометкой L, ноль — в N, землю — в PE. Потяните за провод — должен сидеть мёртво. Если на светильнике винтовые клеммы — подтяните отвёрткой до упора, но не ломайте резьбу.

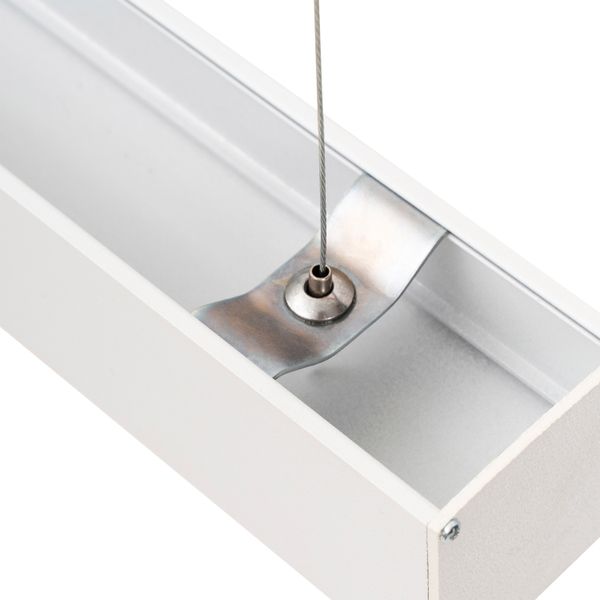

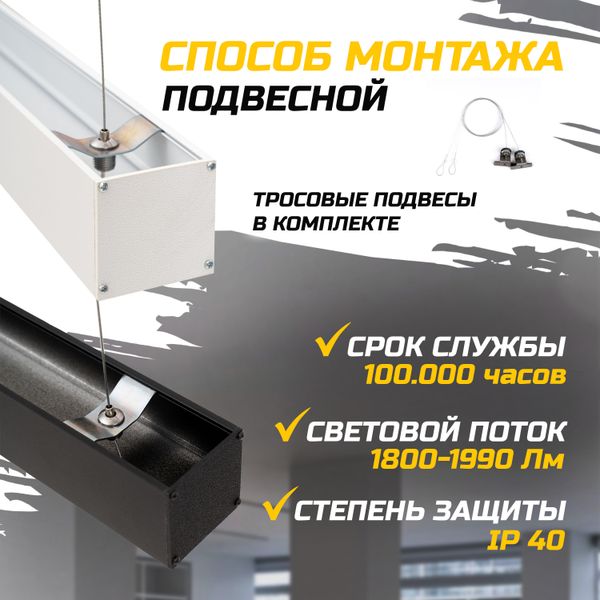

Шаг 5: Закрепите светильник на потолке и уберите провода

Для натяжного или гипсокартонного потолка используйте подвесы (металлические планки с пружинными «бабочками») — они вжимаются в отверстие и распираются изнутри. Для бетона — дюбели и шурупы. Прикрутите осветительный прибор, спрячте излишки проводов в распаечную коробку (пустотелую заглушку на потолке), закройте крышку. Проводка не должна торчать и перетираться о острые края.

Шаг 6: Включите автомат и проверьте работу

Верните автомат в положение «вкл». Нажмите выключатель в комнате. Светильник должен зажечься сразу, без мигания или тусклого света. Подождите минуту — корпус не должен нагреваться. Если LED-лампа моргает или не горит — выключите автомат и перепроверьте контакты: возможно, фаза и ноль перепутаны местами, или клемма не зажала провод до конца.

Шаг 7: Проверьте надёжность и доработайте детали

Покрутите светильник руками — не болтается ли. Проверьте, что крышка распаечной коробки закрыта плотно. Для ванной комнаты, подвала или улицы убедитесь, что прибор имеет влагозащиту IP44 и выше (цифры означают: 4 — защита от брызг, вторые 4 — от предметов больше 1 мм). Обычный LED-прибор для сухой комнаты достаточно IP20. Если что-то вызывает сомнение — лучше перезвонить электрику, чем рисковать.
