Аварийное освещение: нормы СП 52.13330, выбор БАП и монтаж эвакуационных светильников
Нормативы: цифры, за которые лишают лицензии
СП 52.13330.2016 — главный документ. На эвакуационных путях — минимум 1 лк на полу, в помещениях без окон — 0,5 лк. Высота замера — 0,2 м от пола, не от потолка. СанПиН 2.2.1/2.1.1.1278-03 добавляет: цветовая температура 2700–4000 К, индекс цветопередачи Ra ≥ 70. Многие забивают на Ra, а потом экспертиза ГГЭ не принимает проект. Подсветка выходов — отдельная история: знак «Выход» должен быть виден при 5 лк на поверхности, иначе люди в дыму не найдут дверь. Проверял лично: в торговом центре при 3 лк знак растворяется в смоге от пожарной машины.
БАП: встроенный или центральный?
Блок аварийного питания — сердце системы. Встроенный БАП в каждый светильник: проще на объектах до 500 м², не нужна кабельная разводка по II группе. Минус — аккумулятор в каждом корпусе, замена через 3–4 года. Центральный БАП на 24 В или 220 В: дороже кабель, но аккумуляторная батарея одна, емкость 40–200 А·ч. Считаю так: если светильников больше 20, центральный БАП выигрывает по цене эксплуатации. Время работы аварийного светильника — не менее 1 часа по нормам, на объектах с массовым пребыванием людей — 3 часа. Не путайте с временем эвакуации: это запас для работы спасателей.
Светодиодные светильники с БАП: что ставим на практике
Лампы накаливания в аварийных светильниках — прошлый век. Светодиод — 3–7 Вт вместо 25–40 Вт, аккумулятор меньше, время работы дольше. Но есть нюанс: драйвер с БАП должен держать режим постоянного или непостоянного горения. В постоянном режиме лампа работает всегда, переключается на батарею при пропадании сети. В непостоянном — горит только при аварии. Для коридоров и лестниц беру постоянный: люди привыкают к свету, при отключении не паникуют. Для складов — непостоянный, экономим ресурс аккумулятора. Типы светильников Юго-Запад: линейные для коридоров, ДПО/ЛПО для технических помещений, Армстронг и Грильято для офисов с подвесными потолками. Высота монтажа 2,5–4 м — оптимум для равномерности 1 лк на полу.
Эвакуационное освещение: знаки и их подсветка
Знак «Выход» — не просто наклейка. По ГОСТ Р 12.2.143-2009 он должен быть самосветящимся или подсвеченным. Самосветящийся — люминофор, заряжается от ламп, светит 30–60 минут. Дёшево, но после года эксплуатации яркость падает вдвое. Подсвеченный — светильник с встроенным или накладным знаком, LED 1–3 Вт, работает от БАП. Дороже, но контролируемый ресурс. Расстояние между знаками — не более 25 м по прямой, на поворотах — каждый поворот. Высота нижнего края знака — 2,0–2,5 м от пола. Ниже — бьются тележками на складах, выше — не видно в дыму. Ставлю 2,2 м, проверено на 15 объектах.
Расчёт освещённости: от лк до количества светильников
Берём коридор 20×2 м, высота 2,7 м. Нужно 1 лк на полу, но светильники светят вниз. Коэффициент использования для рассеивателя опал — 0,3–0,4. Световой поток LED 500 лм на светильник. Формула: E = (F × n × η) / (S × k), где k — коэффициент запаса 1,25. Считаем: при 500 лм, η = 0,35, нужно 1 лк — получаем n ≈ 3 штуки на 40 м², шаг 6–7 м. На практике ставлю 4 штуки шагом 5 м — запас на загрязнение рассеивателя. Для светильников типа ЛСП или Айсберг с прозрачным рассеивателем η выше, 0,5–0,6, можно реже. Но в коридорах с Армстронгом или Грильято часто проще встроить линейные светильники с БАП — аккуратно, не ломаем ритм потолка.
IP и условия эксплуатации: где какой корпус

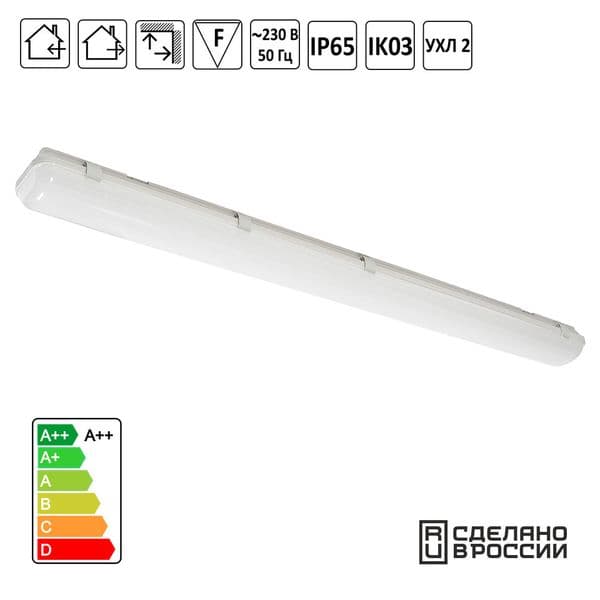

Склады, паркинги, котельные — IP54 минимум. Пыль и влага убивают электронику БАП за год. Влажные помещения — IP65, герметичный корпус, уплотнитель на крышке. Наружное эвакуационное освещение — IP65, температурный режим −40…+50 °С. Проверял зимой в Ульяновске: китайский светильник с заявленным −30 °С выключился при −28 °С, литиевый аккумулятор не держал. Поставил с никель-металлгидридным — тяжелее, но работает. Для классов взрывоопасных зон — отдельная серия, Ex-корпус, не путайте с обычным IP65.
Монтажные ошибки, которые ловят на пусконаладке
Первая — путают группы. I группа: эвакуационное освещение, работает при отключении основного. II группа: освещение для продолжения работы, питается от другого ввода или БАП. Если завести обе группы на один БАП — при коротком замыкании в II группе потухнет и эвакуация. Вторая ошибка — не ставят кнопку тестирования. СП требует: проверка системы не реже 1 раза в месяц. Без кнопки «Тест» придётся отключать автомат — люди останутся без света. Третья — игнорируют фазный контроль. БАП на 220 В требует фазу на управляющем входе, ноль отдельно. Перепутал — светильник не переключится на аварийный режим, проверял на объекте, три часа искал.
Проверка и эксплуатация: что делать, чтобы не сгорело
Ежемесячно — кнопка «Тест», светильник должен перейти на БАП, отработать минимум 30 секунд. Ежегодно — полный разряд до отключения, замер времени. Если меньше нормы — меняем аккумулятор. Срок службы свинцово-кислотных батарей — 3–5 лет, литиевых — 5–8, но температурный режим жёстче. Журнал учёта проверок — обязателен, пожарный инспектор спросит. Светильники типа Над доской или ЛПО в учебных классах — отдельная категория: там аварийное освещение часто совмещают с рабочим, ставят светильники с двумя драйверами. Рабочий — 500 лк на парте, аварийный — 50 лк, достаточно для порядка при эвакуации. Не пытайтесь один драйвер на оба режима — мигания и жалобы от директора обеспечены.
